3000W連續光纖鴛鴦鍋激光焊接機 詳細介紹
一、 設備名稱解析與概述
-
3000W： 指激光器的輸出功率。3000瓦屬于中高功率，能量密度高，非常適合不銹鋼等材質的深熔焊，能高效完成鍋具（特別是鍋底與鍋身）的拼接焊接，保證焊透和牢固。
-
連續光纖：
-
連續： 激光器以連續模式出光，形成穩定能量，非常適合進行長而連續的環形焊縫，速度快，焊縫平滑無漏點。
-
光纖： 激光通過柔性光纖傳輸，能量穩定，易于與自動化運動平臺集成，實現復雜軌跡（如圓形）的精密焊接。
-
鋼鍋： 明確了設備的專用領域。其工裝夾具是為固定圓柱形或異形鍋具而特殊設計的。
-
激光焊接機： 采用先進的激光焊接工藝，替代傳統的氬弧焊（TIG焊）和釬焊，是廚具制造業升級換代的關鍵設備。
概述：該設備是一臺專為不銹鋼鍋具行業設計的高效、自動化焊接解決方案，通過高能量激光束實現鍋底與鍋身的精密環縫焊接，旨在提升質量、效率和自動化水平。
二、 核心組成部分
-
激光發生器： 設備的“心臟”，通常采用進口（如IPG、nLIGHT）或國產（如銳科、創鑫）品牌的3000W連續光纖激光器，提供穩定、可靠的激光輸出。
-
焊接頭： 包含準直鏡、聚焦鏡、保護鏡片、同軸吹氣系統和水冷系統。常配備紅光定位或CCD視覺系統，便于初始位置定位；高端配置會加入焊縫跟蹤系統，自動補償工件裝配誤差。
-
運動系統：
-
形式： 多采用多軸機器人（靈活性高）或精密十字滑臺+旋轉軸（專用于環縫）的組合。
-
功能： 精確控制焊接頭沿鍋具的接縫軌跡（通常是圓形）進行運動。
-
專用工裝夾具：
-
這是“鋼鍋”專用的核心體現。夾具通常由卡盤或膨脹軸來精密定位和夾緊鍋身，底部有支撐，確保鍋底與鍋身緊密貼合，防止焊接過程中變形。
-
夾具需具備快速換型功能，以適應不同直徑和高度的鍋型。
-
控制系統： 工業計算機（PC）或高端數控系統（如西門子、發那科）集成控制激光器、運動機構、氣路等所有單元。觸摸屏操作，可存儲上百種焊接程序。
-
輔助系統：
-
冷卻系統： 工業冷水機，為激光器和焊接頭提供持續冷卻。
-
保護氣系統： 提供高純度氬氣（Ar），從焊接頭同軸吹出，防止焊縫金屬在高溫下氧化，保證焊縫銀白、美觀。
-
安全防護： 全封閉防護罩、安全門鎖、急停按鈕，全面保護操作人員安全。
三、 工作流程（以焊接鍋底為例）
-
上料： 操作員將鍋身套在專用夾具上，夾具自動膨脹卡緊鍋身。然后將鍋底放入預定位置。
-
夾緊： 上壓盤或周邊卡爪下降，將鍋底與鍋身壓緊，確保對接處無縫、無間隙。
-
定位： 焊接頭移動至焊接起始點（可通過視覺定位自動尋找）。
-
焊接： 啟動后，保護氣先吹出，激光器出光，同時運動系統帶動焊接頭沿鍋底與鍋身結合的圓周進行精確焊接。
-
完成： 焊接完成一圈后，激光器關閉，焊接頭抬起并復位。
-
下料： 夾具松開，操作員取下焊接完成的產品。
四、 突出優勢與特點
-
焊接質量：
-
焊縫窄、平滑美觀，無需或僅需極少打磨，減少后續工序。
-
熱影響區小，鍋具整體變形極小，成品率高。
-
焊接強度高，焊縫密封性好，完全滿足鍋具的使用和安全要求。
-
生產效率高： 3000W功率支持高速焊接，單鍋焊接時間通常在10-30秒內完成，遠快于傳統焊接。
-
自動化程度高： 裝夾后整個過程自動完成，降低了對操作工技能的要求，保證了質量的一致性。
-
節能環保： 電光轉換效率高（可達30%以上），能耗遠低于傳統焊接；無焊絲、焊條等耗材；無有害煙塵，更環保。
-
操作簡便： 人性化操作界面，參數數字化設置，不同鍋具型號可一鍵調用對應程序。
五、 與傳統焊接（氬弧焊）的對比
| 特性 | 3000W光纖激光焊 | 傳統氬弧焊（TIG） |
|---|---|---|
| 熱輸入 | 極低，熱影響區小 | 高，熱影響區大 |
| 變形 | 幾乎無變形 | 變形嚴重，需大量校形工作 |
| 焊縫 | 窄、光滑、美觀 | 寬、粗糙、有凹坑 |
| 效率 | 高（10-30秒/件） | 低（1-2分鐘/件且需打磨） |
| 自動化 | 易于實現全自動化 | 對工人技能依賴高，自動化難度大 |
| 能耗耗材 | 能耗較低，無耗材 | 能耗高，需要消耗鎢極、焊絲、氣體 |
六、 應用領域
-
主要應用： 各類不銹鋼鍋具的鍋底與鍋身環縫焊接（如炒鍋、湯鍋、煎鍋、奶鍋、高壓鍋等）。
-
延伸應用： 不銹鋼保溫杯、茶杯、餐飲器具、罐體等圓柱形產品的精密焊接。
七、 總結
3000W連續光纖鴛鴦鍋激光焊接機是廚具制造業邁向自動化、智能化生產的標志性設備。它通過非接觸式的激光焊接技術，從根本上解決了傳統焊接帶來的變形、效率低下和外觀不良等行業痛點，極大地提升了產品的品質檔次和生產效益，是鍋具生產企業進行技術升級、提高市場競爭力的強大武器。

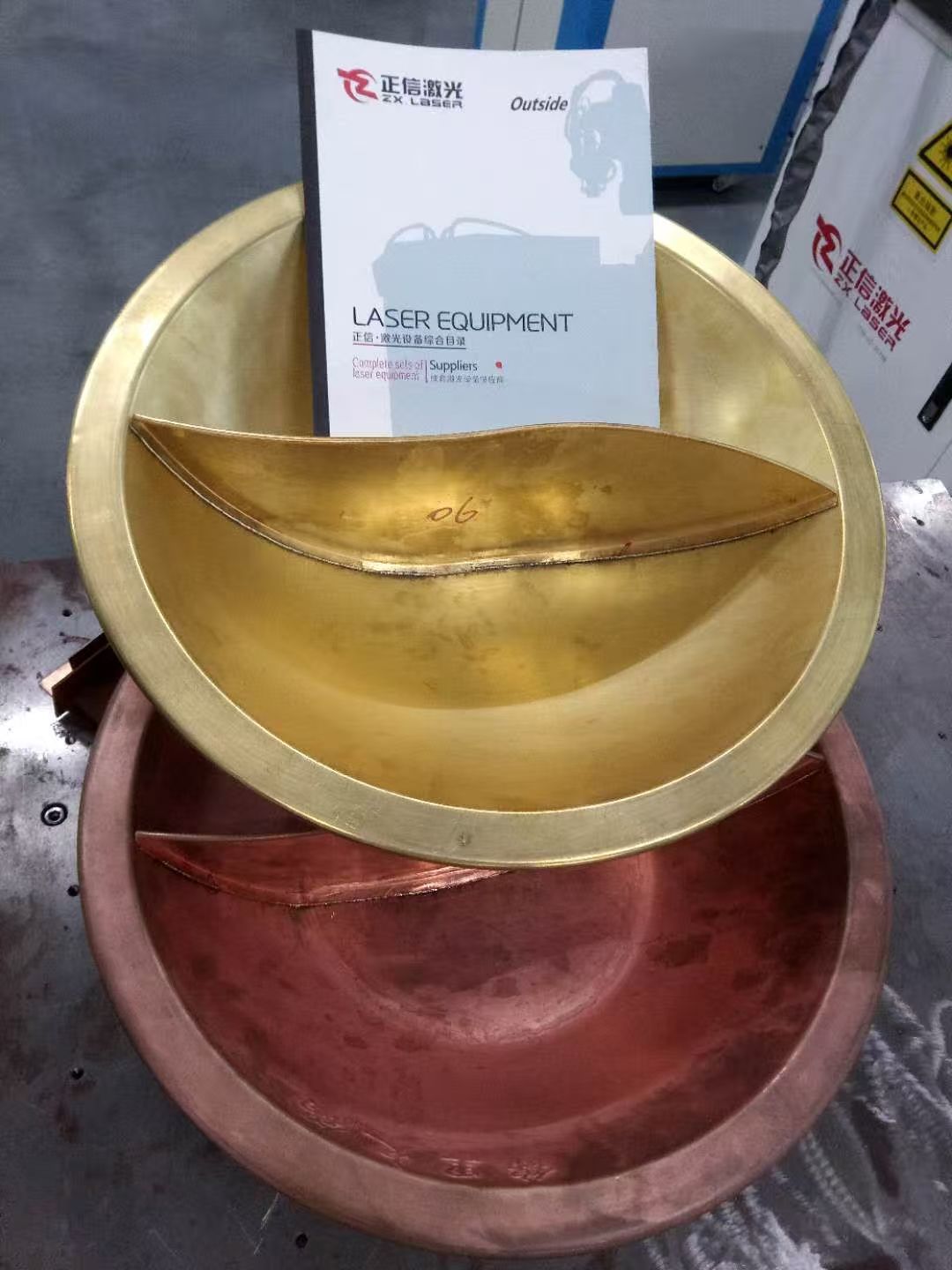

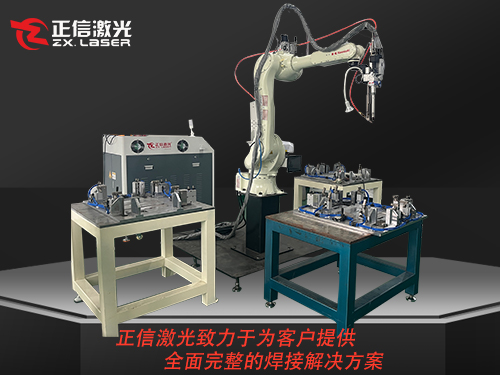

產品展示：
